Cartographier les locaux et les occupations
Le plan de ventilation commence par la fonction réelle de chaque espace. Les séjours, chambres et bureaux sont généralement des locaux secs où l’air neuf doit être amené. Les cuisines, salles de bains, toilettes et buanderies sont des locaux humides où l’air est évacué. Entre les deux se trouvent les circulations et ouvertures de transfert. Une pièce polyvalente doit être décrite selon son usage prévu, pas seulement son nom sur le plan.
Notez les surfaces, hauteurs, occupants probables et horaires. Une chambre pour deux personnes, un bureau utilisé chaque jour ou une salle de jeux fermée n’ont pas le même profil qu’un local occasionnel. La norme et la réglementation définissent les bases de calcul ; l’usage permet de vérifier que le projet reste confortable. Les valeurs définitives doivent être établies par la personne compétente pour la région et le chantier.
Découpez aussi le bâtiment en zones cohérentes. Un appartement avec un système indépendant constitue un ensemble distinct des communs. Une annexe peut nécessiter son propre parcours. Les portes coupe-feu, séparations acoustiques ou différences de niveau influencent les transferts. Une carte claire évite qu’un débit théorique traverse une limite qu’il ne peut pas franchir.
Calculer sans confondre débit et vitesse
Le débit exprime le volume d’air déplacé pendant une durée, généralement en mètres cubes par heure. La vitesse décrit la rapidité de l’air dans un conduit ou au passage d’une bouche. On peut respecter un débit tout en créant trop de vitesse dans un conduit trop étroit, avec bruit, pertes de charge et sensation de courant d’air. Le dimensionnement relie donc quantité, section et pression disponible.
Les exigences belges de ventilation résidentielle s’appuient notamment sur la NBN D 50-001 et les cadres régionaux. Les débits de conception se déterminent par type de local et dimensions, avec des règles minimales ou maximales selon les cas. Ce site ne remplace pas ces textes ni un calcul de projet. Il aide à comprendre pourquoi une simple règle « un appareil pour tant de mètres carrés » est insuffisante.
Demandez une feuille de calcul par pièce. Elle doit montrer le débit prévu, le type de bouche, le trajet, le diamètre ou la section et le réglage de mise en service. Le total pulsé et le total extrait doivent être compatibles avec l’architecture. Dans un double flux, l’équilibre global et la répartition par branche sont essentiels ; dans un simple flux, les amenées naturelles doivent permettre au volume extrait d’entrer sans dépression excessive.
Dessiner les transferts dès les portes
L’air ne se téléporte pas entre une chambre et une salle de bains. Il passe généralement par un détalonnage de porte, une grille ou un dispositif de transfert acoustique. La solution doit offrir le passage nécessaire lorsque la porte est fermée. Une moquette ajoutée ou un seuil remplacé peut réduire l’ouverture et perturber le système après réception.
Le transfert pose aussi une question d’intimité. Une grande grille droite peut transmettre la voix ou la lumière. Des dispositifs acoustiques, passages décalés ou solutions intégrées à la paroi peuvent concilier débit et confort. Leur perte de charge doit être incluse dans le calcul. Une solution silencieuse mais trop résistante ne remplit plus sa fonction.
Tracez les flux sur le plan avec une couleur pour l’air neuf, une pour le transfert et une pour l’extraction. Vérifiez chaque pièce porte fermée. Le chemin doit aller des zones les moins polluées vers les zones où humidité et odeurs sont produites, sans faire passer l’air d’une toilette vers une chambre. Cette lecture visuelle révèle rapidement les inversions et impasses.
Dimensionner les conduits avec le bruit en tête

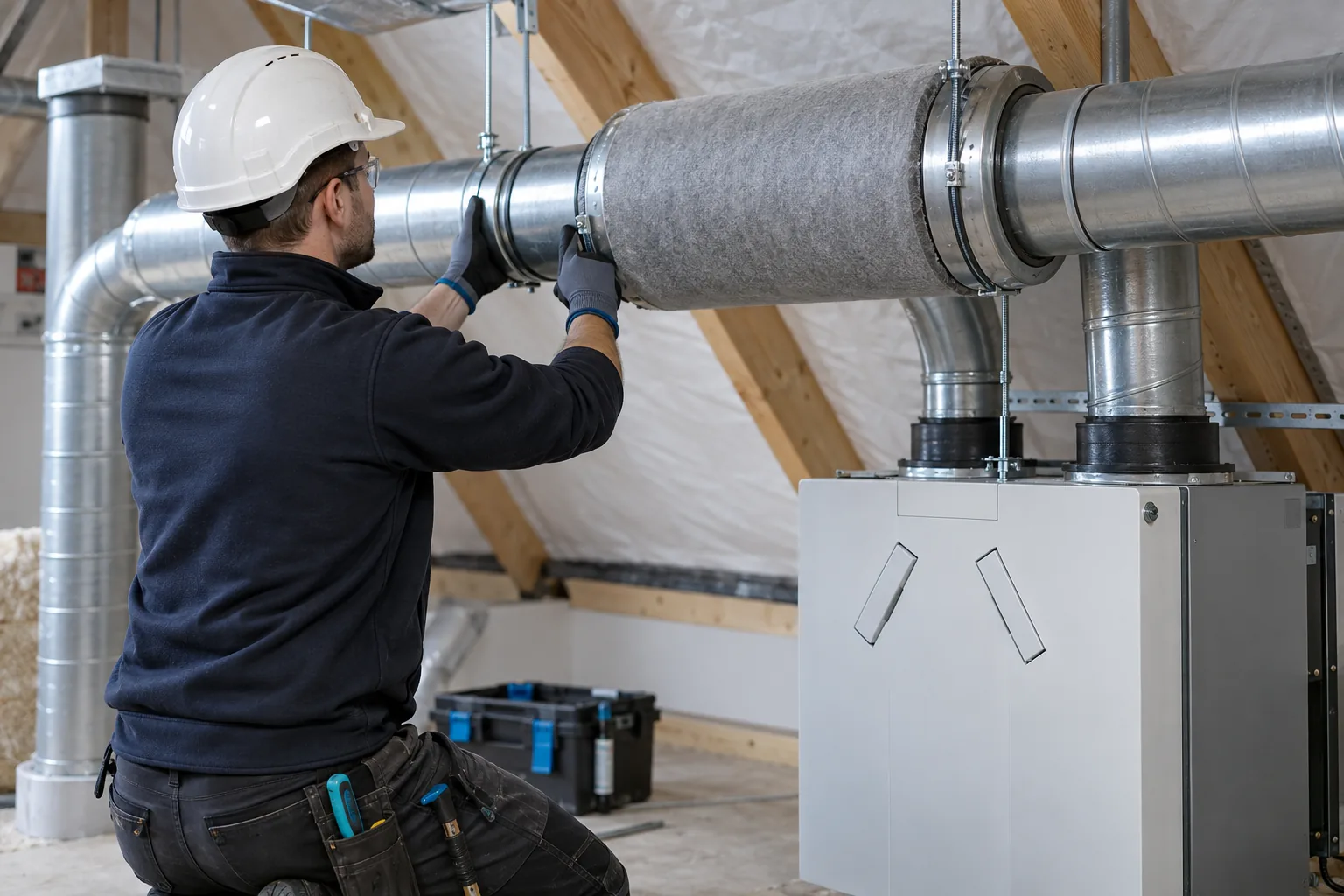

Un réseau court, direct et progressif demande moins de pression. Chaque coude, té, réduction, bouche, clapet et silencieux ajoute une résistance. Les conduits flexibles écrasés ou excessivement longs pénalisent fortement le résultat. Les sections doivent être choisies à partir des débits des branches et des vitesses visées, puis vérifiées par un calcul de pertes de charge.
L’acoustique se traite à la source et sur le trajet. Le ventilateur peut transmettre du bruit dans les conduits, la structure peut vibrer et deux pièces peuvent communiquer par le réseau. Une vitesse modérée, des supports adaptés, des raccords souples lorsque prévus et des silencieux correctement placés contribuent au confort. Le caisson ne devrait pas partager une paroi légère avec une chambre sans étude.
Le diamètre le plus petit n’est pas toujours le plus économique. Il peut réduire le coût apparent mais augmenter la pression, la consommation et le bruit. À l’inverse, un réseau surdimensionné peut être encombrant et difficile à intégrer. La bonne section est un compromis calculé entre espace, énergie, acoustique et entretien. Demandez que ce compromis soit explicite.
Placer prises d’air, rejets et bouches
La prise d’air extérieur doit capter un air aussi propre que possible, loin des sources de pollution évidentes et des rejets. Le rejet d’air vicié doit être positionné pour limiter la recirculation vers la prise ou les ouvertures voisines. Les distances, orientations et contraintes de façade ou toiture se vérifient avec les prescriptions applicables et le fabricant.
À l’intérieur, une bouche de pulsion doit favoriser un bon mélange sans souffler directement sur un lit, un canapé ou un poste de travail. Une bouche d’extraction se place pour capter l’humidité et les odeurs sans être masquée par un meuble. La géométrie de la pièce, la hauteur et le chauffage influencent le mouvement. Le choix n’est pas simplement « au centre du plafond ».
Gardez les bouches accessibles. Elles devront être nettoyées et parfois réglées. Une bouche dissimulée derrière un meuble haut ou enfermée dans une menuiserie devient un point faible. Photographiez les emplacements et notez leur fonction. Dans un double flux, évitez d’intervertir visuellement pulsion et extraction lors des finitions en conservant un plan de repérage.
Prévoir l’unité, les filtres et les condensats
Le groupe de ventilation demande un volume de maintenance. Il faut ouvrir les panneaux, sortir les filtres, atteindre les ventilateurs ou l’échangeur et intervenir sur les raccordements. Les distances minimales du fabricant doivent être conservées après l’arrivée des autres équipements. Un local technique devenu débarras rend l’entretien pénible et souvent irrégulier.
La température du local et des conduits compte. Un conduit transportant de l’air froid dans un volume chaud peut condenser si son isolation et son étanchéité à la vapeur sont insuffisantes. Une unité double flux peut produire des condensats ; leur évacuation, pente, siphon ou protection contre le gel suivent la notice et la situation. Une fuite lente dans un plafond cause des dégâts importants.
Anticipez le remplacement des filtres : référence, sens, classe et accessibilité. L’air extérieur local influence le choix, notamment près du trafic ou en période de pollen. Un filtre plus fin augmente aussi la résistance ; il doit être compatible avec l’unité et le réglage. Le meilleur filtre n’est pas celui que le ventilateur ne peut pas traverser correctement.
Transformer le calcul en protocole de réception
Le dimensionnement n’est confirmé qu’après mesure. Lors de la mise en service, l’installateur règle les bouches ou organes, mesure les débits et adapte le ventilateur. Les conditions de mesure, positions de portes et mode de fonctionnement doivent être documentés. Un simple ressenti à la main ne prouve ni le débit ni l’équilibre.
Demandez un rapport par bouche, avec valeur prévue et valeur mesurée, ainsi que les réglages principaux. Identifiez le mode normal, le mode renforcé et la commande correspondante. Vérifiez le bruit dans les chambres le soir, lorsque l’ambiance est calme. Le système doit rester actif ; une installation que les occupants coupent pour dormir est un échec de conception.
Conservez le plan du réseau, les diamètres, l’emplacement des trappes et les photos avant fermeture. Ce dossier facilitera le nettoyage, le diagnostic et toute extension. Il permet aussi de vérifier qu’un futur meuble ou percement n’endommage pas un conduit. Le calcul devient ainsi une information durable, pas une feuille oubliée après le chantier.
Questions fréquentes
Puis-je dimensionner avec la seule surface totale ?
Non. Les besoins se déterminent par local, fonction et règles applicables. La surface totale ne décrit ni le trajet ni la répartition.
Pourquoi un grand ventilateur ne résout-il pas tout ?
Parce que le réseau peut limiter le débit et augmenter le bruit. La pression, les sections, les pertes de charge et les réglages doivent être cohérents.
Faut-il équilibrer un système D ?
Oui. Les débits de pulsion et d’extraction doivent être réglés par branche et vérifiés globalement lors de la mise en service.
Une porte détalonnée est-elle toujours suffisante ?
Elle doit offrir le passage calculé même après les revêtements de sol. Le besoin acoustique peut imposer un dispositif spécifique.
Où placer une bouche dans une chambre ?
De façon à bien mélanger l’air sans souffler directement sur les occupants, en tenant compte de la géométrie, du chauffage et de la notice.
Que doit contenir le rapport final ?
Les débits prévus et mesurés par bouche, les réglages, modes, références, plans et informations d’entretien.
